GXD8870

1 基本性能
• 独立的 H 桥电机-驱动单个直流电机，单个步进电机绕组或其它负载
• 工作电压范围：6.5V ~ 33V
• 高侧和低侧导通电阻：380mΩ(典型值)
• 峰值工作电流：4A
• 持续工作电流：2A
• 静态工作电流：3mA
• 集成电流调节模式
• 支持1.8V, 3.3V和5V的逻辑输入
• 集成低电磁干扰(EMI)的扩频时钟
• 保护特性：欠压锁定，过流保护，过热保护，自动故障恢复
• 脉冲宽度调制控制接口(IN1/IN2)
• 封装信息：
产品型号   封装形式    封装尺寸(mm2)
GXM8870   ESOP (8)     4.00 × 5.10

2 应用场景
• 有刷直流电机，螺线管和继电器
• 电动玩具
• 电动牙刷
• 智能锁
• 医疗仪器

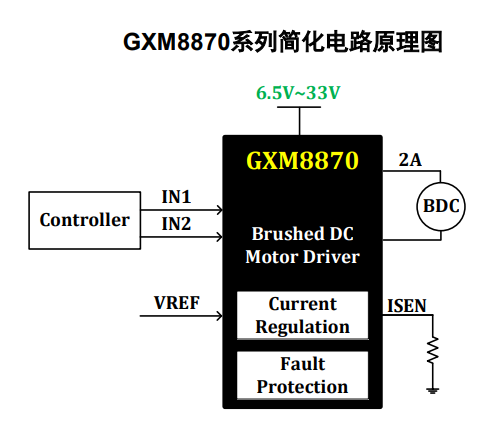

3 芯片概述
 GXM8870 是一款集成电机驱动器，具有四个 N 沟道功率晶体管，电荷泵稳压电路和保护电路。电荷泵集成了电容，来减少 PCB 上电荷泵的解决方案尺寸。
 GXM8870 具有集成电流调节功能，该功能基于模拟输入 VREF 以及 ISEN 引脚的电压(与流经外部电阻的电流成正比)。该器件能够将电流限制在某一水平，显著降低功耗。
 GXM8870 对故障和短路问题提供全面保护，包括欠压锁定(UVLO)，过流保护(OCP)和过热保护(TSD)，故障排除后，芯片会自动恢复正常工作。
