GX112

1 基本性能
• 产品编号：GX112S、GX112D
• 测温范围：-55°C ~ +150°C
• 测温精度：±0.5°C（-40°C ~ +125°C）

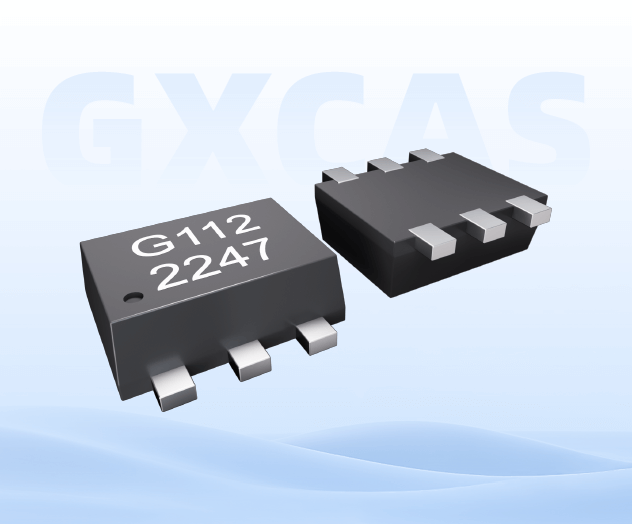

• 封装形式：6-Pin SOT563（GX112S）
 6-Pin DFN6（GX112D）
• 封装尺寸：1.60 mm × 1.60 mm
• 电源电压：1.4V ~ 5.5V
• 低静态电流
正常工作：≤10μA（4Hz）
关断模式：≤1μA
• 分辨率：12bits、0.0625°C
• 数字输出：兼容SMBus、I2C接口

2 应用场景
• 便携式、电池供电应用
• 电源温度监控
• 电脑外部设备热保护
• 笔记本电脑
• 电池管理
• 办公机器
• 恒温控制
• 机电设备温度
• 一般温度测量：
– 工业控制
– 测验设备
– 医疗仪器

3 芯片概述
GX112是一款高精度、低功耗、可替代NTC / PTC热敏电阻的数字温度传感器，可用于通信、计算机、消费类电子、环境、工业和仪器仪表应用中的温度测量。GX112在-40°C至+125°C的正常工作范围内，可提供 ≤±0.5°C的温度精度，并具有良好的温度线性度。
GX112可提供扩展测温模式，将测温范围扩展为-55°C至+150°C。 GX112的额定工作电压范围为1.4V~5.5V，在整个工作范围内最大静态电流为10µA（测温频率4Hz）。集成在芯片内部的12位ADC分辨率低至0.0625°C。 GX112采用1.6mm×1.6mm的SOT563 / DFN6封装，兼容SMBus和I2C接口，在一条总线上最多可挂载四个从机，并具有SMBus报警功能。
