GX28E17

基本性能
• 通过1-Wire协议扩展I2C通信距离（典型100米）
• 出厂预置64位1-Wire ROM ID
• 1-Wire接口支持15kbps和77kbps通信速率
• I2C接口支持100kHz，400kHz和1MHz通信速率
• I2C接口支持时钟延展功能

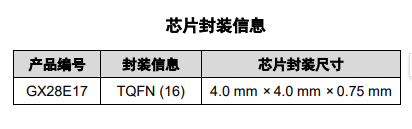

• 芯片封装：16-Pin TQFN
• 温度范围：- 40°C ~ +125°C
• 电源范围：2.4V ~ 5.5V
• 低静态电流
- 正常工作：250 μA (typ)
- 睡眠模式：0.3 μA (typ)

 应用场景
• 远端外设识别与控制
• I2C 传感器
• 显示控制器
• 数模、模数转换器

 芯片概述

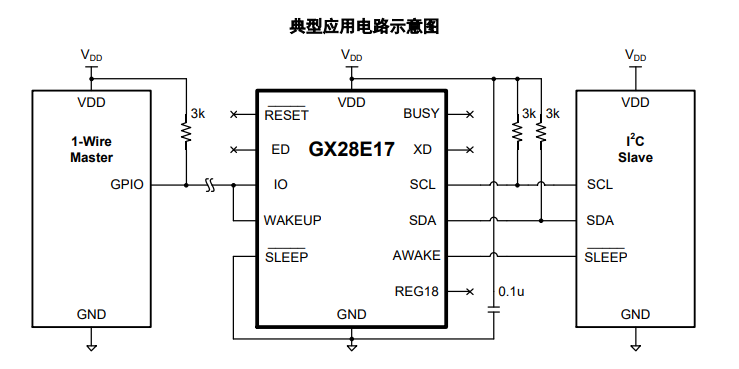

GX28E17是一款1-Wire从机转I2C主机的通信桥。通信数据通过1-Wire协议串行传输，并转换为相应I2C输出。1-Wire协议仅需要单根信号线，可以有效节省GPIO资源。
GX28E17在1-Wire总线中具有ROM ID用作节点地址，从而确保芯片可以与1-Wire总线中其他设备共存，并且可以单独访问而不影响其他设备。
GX28E17灵活支持不同的1-Wire和I2C速度模式，可以适用于多种复杂I2C从机场景，如显示控制器、模数转换器、数模转换器、I2C传感器等等。
GX28E17支持低功耗应用场景。通过Sleep引脚或1-Wire命令可以开启睡眠模式，将功耗降低为0.3uA。独立的Sleep引脚、Wakeup引脚与Awake引脚可以灵活满足用户使用需求。其中Awake引脚可用于控制远端供电。
