GXI340

1 基本性能
• 总线电压（VBUS）测量范围：0 ~ 40V
• 支持高、低侧（High / Low Side）分压测量
• 电压、电流、功耗实时监测
• 测量精度：＜±0.2%（-40℃ ~ +125℃）
 ＜30ppm（-40℃ ~ +125℃）
• 数字输出：兼容SMBus、I2C接口
• 电源电压：2.7V ~ 5.5V
• I2C接口通信电压：1.6V ~ 5.5V
• 可编程配置的输出平均次数
• 可编程配置的报警阈值

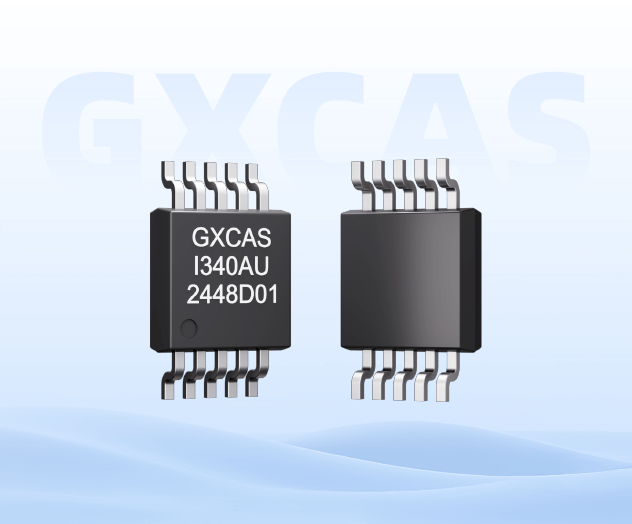

• 封装信息：
产品型号    封装形式       封装尺寸(mm2)
GXI340U     MSOP (10)     3.00 × 3.00

2 应用场景
• 服务器
• 电源管理设备与电池充电设备
• 测试仪器

3 芯片概述

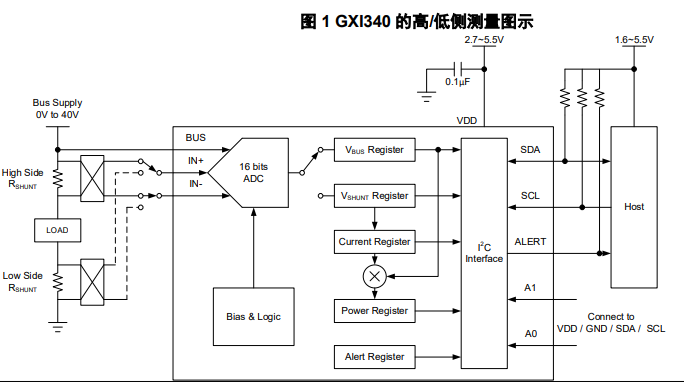

 GXI340 是一款高低侧电压、电流、功耗监测芯片，芯片内部集成的 16bits ADC持续测量总线电压 VBUS及总线上高/低侧电阻 RSHUNT的分压值 VSHUNT，并由此计算得到总线上流经的电流及总线上产生的功耗。GXI340 可测量的总线电压范围为 0 ~ 40V。GXI340 可直接输出以安培（A）为单位的电流测量结果和以瓦特（W）为单位的功率测量结果，大幅度减少主机的后续数据处理。
GXI340 的电源电压范围为 2.7 ~ 5.5V，正常工作时电流功耗典型值为 300μA。GXI340 的典型工作温度范围为-40℃ ~ +125℃。GXI340 兼容低至 1.6V 通信的标准 I2C 接口，并拥有 16个可编程从机地址。GXI340提供 10-PIN MSOP 的封装形式。
GXI340 支持仅测量总线电压 VBUS 或高低侧电阻分压值 VSHUNT，最小单次转换时间仅需 140μs。GXI340可提供平均输出，以达到更精准的测量结果。GXI340的 ALERT 引脚和可编程报警阈值，可实现在各种使用场景下对总线上其他设备提供实时保护。
