GXA3485

1 基本性能
• 支持2.7V-5V电源供电
• 保证12Mbps数据速率
• 低功耗关断模式
• -7V至+12V共模输入电压范围
• 半双工，允许最多256个收发器连接到总线
• 驱动器短路过流保护
• RS-485 I/O引脚ESD保护水平±15kV HBM

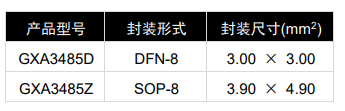

• 封装信息：


2 应用场景
• 工业控制
• 通信领域
• 局域网
• 用于对电磁干扰敏感应用的收发机
• 编码器接口

3 芯片概述

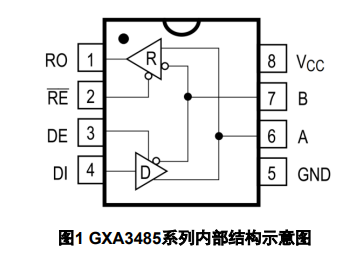

 GXA3485是用于RS-485和RS-422的±15kV静电放电（ESD）保护、支持2.7V-5V电压范围的低功耗收发器。每个器件都包含一个驱动器和一个接收器。传输速率高达12Mbps。 驱动器具有短路电流限制功能。接收器输入具有故障安全功能，如果接收器两个输入均开路，则保证输出为逻辑高电平。

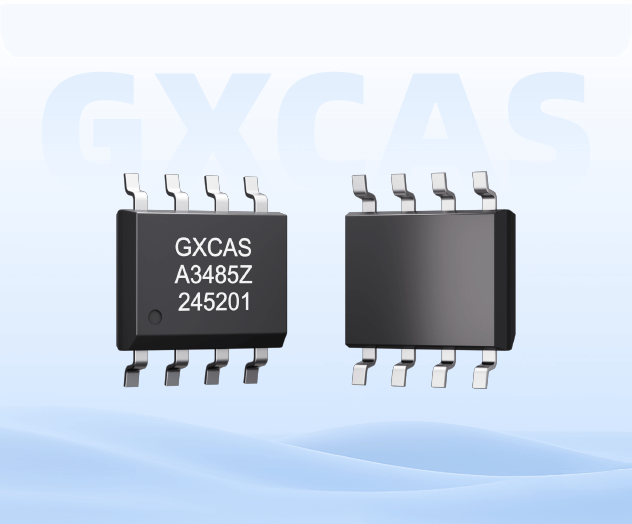

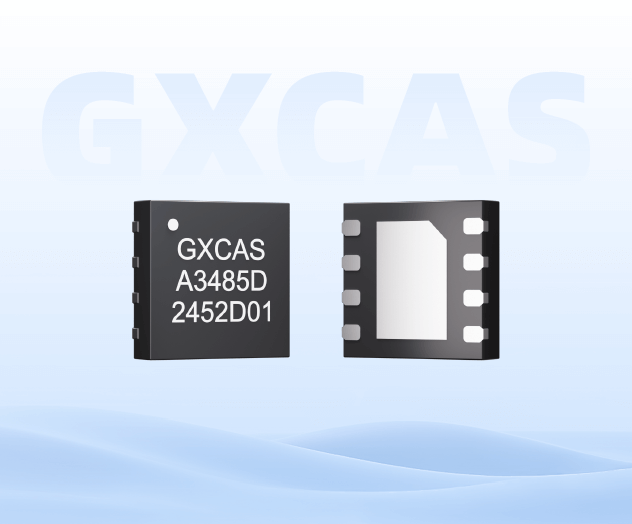

 GXA3485支持SOP-8、MSOP-8和DFN-8封装，GXA3485设计用于半双工通信，具有1/8单位负载，允许最多256个GXA3485收发器接在同一总线上。可实现高达12Mbps的数据传输。
