GXA544

1 基本性能
• 兼容SMBus、I2C通信协议
• 支持 0~1MHz 的总线通信频率
• 支持 4 通道双向数据传输
• 支持 2 通道单向低有效中断信号INT传输
• 具有 3 个从机地址选择引脚
• 允许进行跨电压域数据传输
• 低导通电阻、低空闲电流
• 电源电压：1.65V ~ 5.5V
• 支持器件热插拔

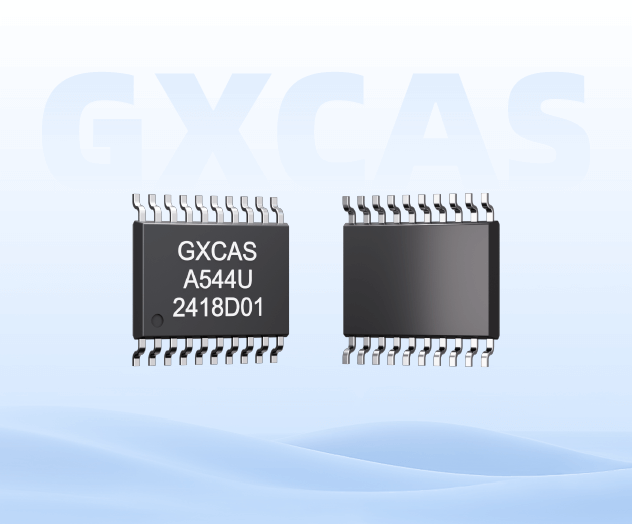

• 封装信息：
产品型号   封装形式    封装尺寸(mm2)
GXA544U   TSSOP-20     6.50 × 4.40


2 应用场景
• 服务器
• 路由器
• 从机地址冲突的I2C器件

3 芯片概述

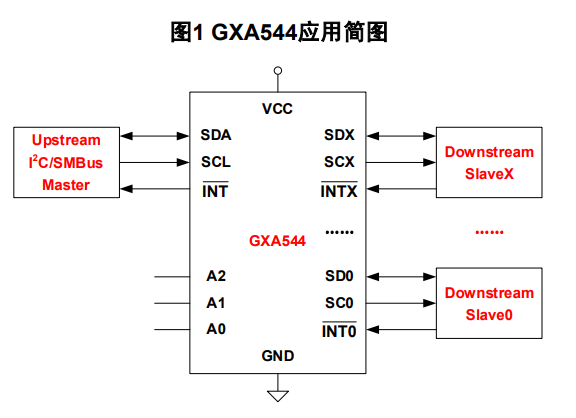

GXA544 是一款通过 I2C 总线控制的 4 通道双向数据传输开关芯片。上游主机通过芯片的 SCL、SDA引脚选通某个或某多个下游从机，并进行指定的数据传输。GXA544 支持选通任意组合的下游通道从机。
GXA544 提供 4 个中断输入引脚INTX ，用于传输相应通道的低有效中断信号；芯片同时提供INT 中断输出引脚，该引脚输出上述各INTX 引脚的与运算（AND）结果。
GXA544 允许上游主机与下游从机进行跨电压域数据传输，此时 GXA544 的电源电压 VCC 限制了上下游允许传输的最低电压 VPASS。此功能可实现上下游各器件在 1.8V、3.3V、5.0V 电压域进行无需额外保护的数据交互。当使用此功能时，须保证上下游各通道的 I2C总线均被上拉电阻 RP 接至各自的电源电压处。GXA544 的所有引脚的耐压值均为 5.5V。
