GXTR3121

1 基本性能
• 多通道测温：
GXTR3111：1本地通道 & 1远程通道
GXTR3121：1本地通道 & 2远程通道
• 测温范围：-55°C ~ +150°C（本地 & 远程通道）
• 测温精度：
本地通道：±0.5°C（-40°C ~ +125°C）
远程通道：±1°C（-40°C ~ +125°C）
• 封装形式：
GXTR3111：8-Pin MSOP

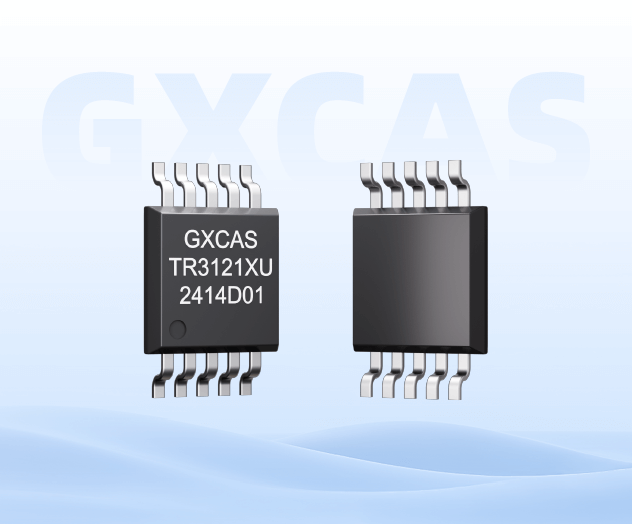

GXTR3121：10-Pin MSOP
• 封装尺寸：3.00 mm × 3.00 mm
• 电源电压：2.7V ~ 5.5V
• 低静态电流（@3.3V、27°C）
本地通道：230μA
远程模式：630μA
关断模式：2μA
• 分辨率：16bits、0.00390625°C
• 数字输出：兼容SMBus、I2C接口
• 远程二极管：具有串联电阻消除、η因子校正、
β值检测及自动补偿、开短路检测等功能

2 应用场景
• 服务器、处理器、FPGA
• 台式及笔记本电脑
• 存储区域网络（SAN）
• 一般温度测量：
– 工业控制
– 测验设备
– 医疗仪器

3 芯片概述
GXTR31X1系列是一款兼容SMBus及I2C接口的高精度、低功耗数字温度传感器。除芯片所在的本地温度外，最多可同时监测1个（GXTR3111）/ 2个（GXTR3121）远程测温探头所在区域的远程温度。
GXTR31X1系列具有串联电阻消除、可编程η因子校正、β值检测及自动补偿和可编程温度门限等功能，提供了一种高精度、低功耗的可靠温度监测解决方案。 GXTR31X1系列尤其适用于利用集成在先进工艺制程下的服务器、处理器中的远程三极管（NPN / PNP Type）进行测温。GXTR31X1系列支持对0.09＜β＜21.36、三极管形式连接的PNP进行补偿，以达到高精度测温。
GXTR31X1系列的本地通道和远程通道的测温精度典型值分别为±0.5°C和±1°C，并均提供0.00390625°C的测温分辨率和-55 ~ +150°C的测温范围。GXTR31X1系列的电源电压范围为2.7 ~ 5.5V，并提供3mm×3mm的8/10 Pin MSOP封装，以便集成到各种系统中。

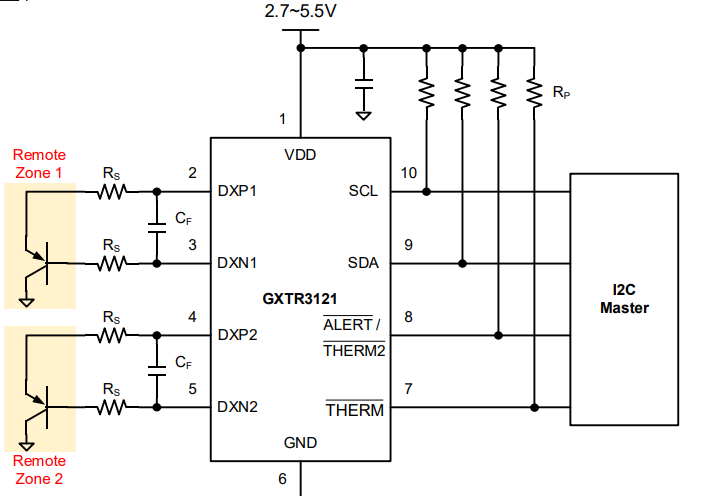

 图 1 GXTR3121 典型应用简图
