GXTR308

1 基本性能
• 测温范围：-55℃ ~ +150℃
• 测温精度（-40℃ ~ +125℃）：
 本地通道：±0.5℃
 远程通道：±1℃
• 高分辨率：0.0078125℃、16bits
• 单通道转换时间：16ms
• 数字输出：兼容SMBus、I2C接口
• 电源电压：2.7V ~ 5.5V
• I2C接口通信电压：1.6 ~ 5.5V
• 低静态电流（3.3V、27℃）：
本地通道：180μA
远程通道：360μA
关断模式：1.2μA
• 支持寄存器块读取
• 远程二极管：具有串联电阻消除、η因子校正、温度失调校正、开路检测等功能

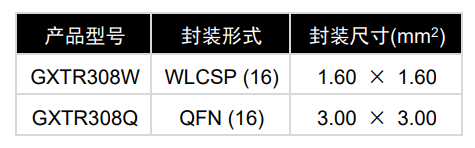

• 封装信息：


2 应用场景
• MCU、GPU、FPGA、DSP 及CPU温度监测
• 服务器、电脑、交换机
• 高集成度医疗系统
• 精密仪器和测试设备

3 芯片概述
 GXTR308 是一款兼容 SMBus 及 I2C 接口的高精度、低功耗数字温度传感器。除芯片所在的本地温度外，最多可同时监测八个远程二极管所在区域的远程温度。GXTR308 的典型应用场景是对 MCU、GPU 和 FPGA等复杂系统进行实时远程温度监测。GXTR308 具有串联电阻消除、可编程 η 因子校正、可编程温度失调校正和可编程温度门限等功能，提供了一种可靠的高精度、低功耗温度监测解决方案。
 GXTR308 的本地通道和 8 个远程通道均可独立编程控制。当被测位置的温度超过相应温度门限时即可触发报警。GXTR308 的每个通道均具有可编程温度门限迟滞设置，避免被测温度位于门限附近导致反复报警。

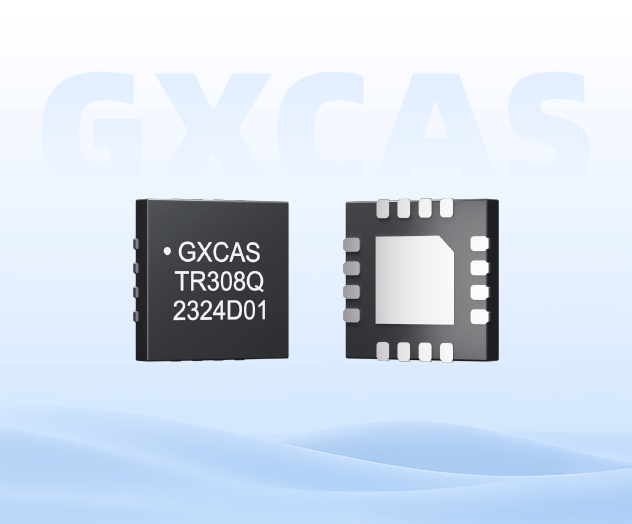

 GXTR308 本地通道和远程通道的测温精度典型值分别为±0.5℃和±1℃，并均提供 0.0078125℃的测温分辨率和-55℃ ~ +150℃的测温范围。GXTR308 的电源电压范围为 2.7V ~ 5.5V，并提供 1.6mm×1.6mm 的16 Ball WLCSP 和 3mm×3mm 的 16 Pin QFN 封装，以便集成到各种系统中。
