GXT311

1 基本性能
• 测温范围：-55℃ ~ +150℃
• 最大精度：±0.3℃/ ±0.5℃ (-40℃ ~ +125℃)
• 高分辨率：0.00390625℃@16bits
• 电源电压：1.4V ~ 5.5V
• 转换时间：32ms
• 低功耗：转换电流40μA，关断电流0.2μA
• 数字输出：兼容SMBus、I2C接口
• GXT311B支持复位输入
• GXT311系列均具有SMBus报警功能

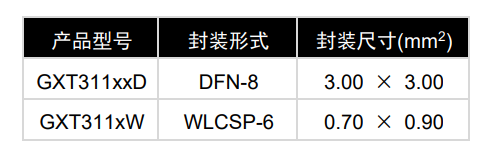

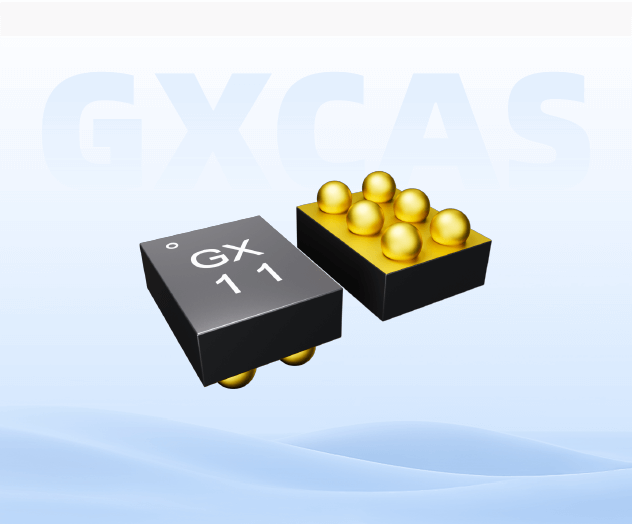

• 封装信息：


2 应用场景
• 便携式、电池供电应用
• 电源温度监控
• 电脑外部设备热保护
• 笔记本电脑
• 电池管理
• 恒温控制
• 机电设备温度
• 工业控制
• 测验设备
• 医疗仪器

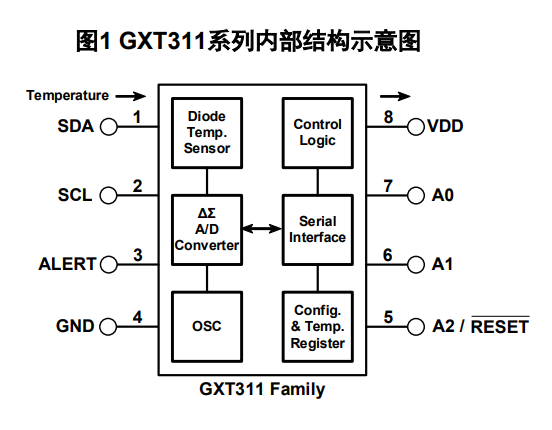

3 芯片概述
 GXT311系列是一款高精度、低功耗的数字温度传感器，分为GXT311A、GXT311B两种型号，可用于通信、计算机、消费类电子、环境、工业和仪器仪表应用中的温度测量。GXT311H系列在-40℃至+125℃的正常工作范围内，可提供≤±0.3℃的测温精度；GXT311N
系列在-40℃至+125℃的正常工作范围内，可提供 ≤±0.5℃的温度精度；GXT311系列均具有良好的温度线性度。GXT311系列可提供扩展测温模式，将测温范围扩展为-55℃至+150℃。
 GXT311系列的额定工作电压范围1.4V~5.5V，在测温时的最大静态电流低至40µA。集成在芯片内部的16位ADC分辨率低至0.00390625℃。

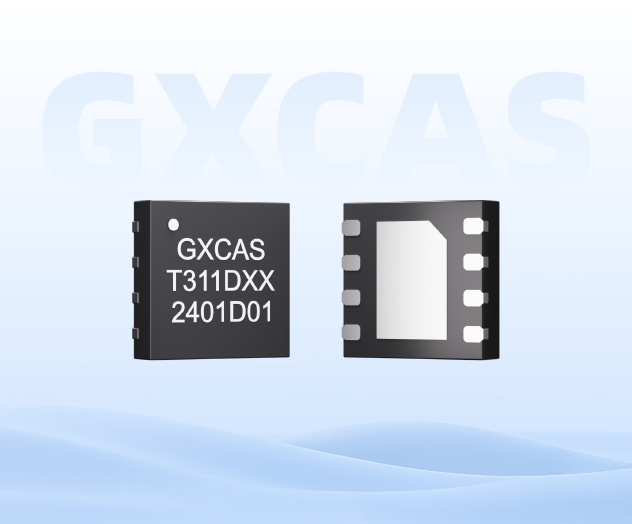

 GXT311系列采用3.00mm×3.00mm的DFN-8封装，兼容SMBus和I2C接口；其中GXT311A系列在一条总线上最多可挂载32个从机、GXT311B系列在一条总线上最多可挂载16个从机；GXT311系列均具有SMBus报警功能。GXT311B提供输入引脚，可用于上位机复位芯片。
