GX18E20

1 . 基本性能
• 采用单总线接口仅需一个端口引脚进行通信
• 每颗芯片具有64位的序列号
• 具有多点分布式测温功能无需外围元器件
• 可通过数据线供电；供电电压范围为2.5V~5.5V
• 测度测量范围为-55°Cto+125°C(-67°Fto+257°F)
• 在0℃~50℃范围内精确度为±0.1°C
• 温度分辨率 9-12 位可选
• 最高12位精度下，温度转换速度小于750ms
• 具有用户自定义的非易失性温度报警设置
• 报警搜索命令识别并标识超过程序设定温度的器件
• 超强静电保护能力：HBM 8000V MM 800V

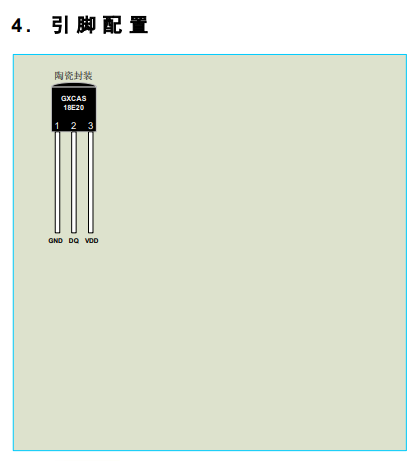

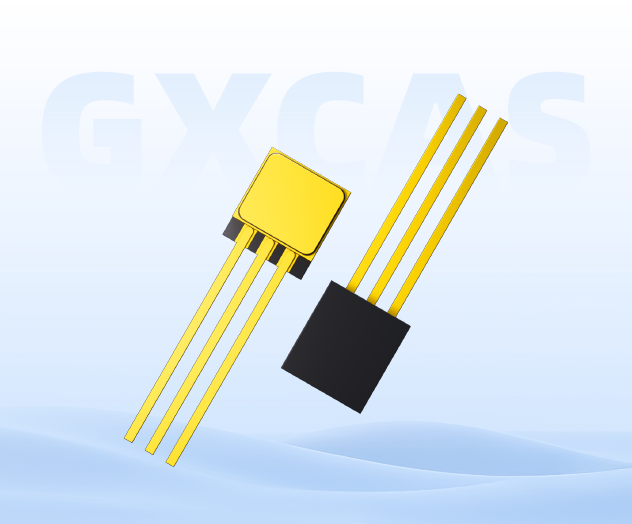

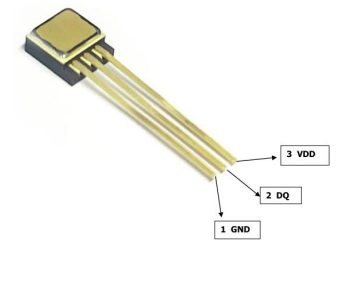

• 可提供3脚的陶瓷封装

2 .应用场景
• 温度控制
• 工业系统
• 消费品
• 粮情测温
• 温度计
• 任何感热系统

3 .芯片概述
GX18E20数字温度计提供9到12bit分辨率的温度测量，可以通过可编程非易失性存储单元实现温度的下限和上限报警。GX18E20采用单总线协议与上位机进行通信，只需要一根信号线和一根地线。它的温度测量范围为-55℃~ +125℃。在0℃~50℃范围内的测试精度可以达到±0.1℃。此外它还可以工作在寄生模式下，直接通过信号线对芯片供电，从而不需要额外的供电电源。每个GX18E20都有一个独立的64位序列号，可以将多个GX18E20串联在同一根单总线上进行组网，只需要一个处理器就可以控制分布在大面积区域中的多颗GX18E20。这种组网方式特别适合HVAC环境控制，建筑、设备、粮情测温和工业测温以及过程监测控制等应用领域。
