GX21M15

1. 概述
GX21M15 是一款温度-数字转换器，使用片上带隙温度传感器和 Σ-Δ A/D 转换技术并带有 过热检测输出。GX21M15 包含一系列数据寄存器：储存诸如器件工作模式、OS 工作模 式、OS 极性和 OS 故障队列等器件设置的配置寄存器(Conf)；具体描述见第 7 节“功能描 述”。储存数字温度数据的温度寄存器(Temp)以及储存可编程过热关断门限和滞后极限的 设置点寄存器(Tos 和 Thyst)，可通过 2 线串行 I²C 总线接口与控制器进行通信。该器件还提 供开漏输出(OS)，可在温度超过编程门限限制值时激活。该温度传感器共有 3 个逻辑地址 引脚，因此可在同一总线上最多连接 8 个器件而不会发生地址冲突。 GX21M15 可配置为不同的工作模式。可将其设为正常模式以定期监视环境温度，或设为关 断模式以使功耗最小化。OS 输出可在两种可选模式中的任意一种模式下工作：OS 比较器 模式或 OS 中断模式。其输出有效状态可配置为高电平或低电平。出现连续故障数以激活 OS 输出的故障队列以及设置点极限阈值均为可编程。 温度寄存器始终存储 11 位二进制补码数据，温度分辨率为 0.125℃。对于精确测量热漂移 或热逃逸的应用，这一较高的温度分辨率尤其有用。当访问GX21M15 时，不会中断当前正 在进行的温度转换(即，I2C 总线部分完全独立于 Σ-Δ 转换器部分)且连续访问 GX21M15 而 无需等待通信时间，即使是一个温度转换时间，但这不会妨碍器件使用新的温度转换结果 去更新温度寄存器。温度寄存器更新后，可立即使用新的转换结果。 GX21M15 上电时处于正常工作模式，即 OS 处于比较器模式、温度阈值为 80℃且滞后值为 75℃，因此可用作带有那些预定义温度设置点的独立恒温器。

2. 特征
• 引脚完全兼容行业标准 LM75 和 LM75A 的管脚，并提供 0.125℃的温度分辨率以及 2.8 V 至 5.5 V 的电源供电范围
• I2C 总线接口，同一总线上最多带 8 个器件
• 电源电压范围：2.8 V 至 5.5 V
• 温度范围为-55℃至+125℃
• 频率范围为 20 Hz 至 400 kHz，具有总线故障超时功能，可防止总线挂起
• 提供 0.125 ℃温度分辨率的 11 位 ADC
• 温度精度：
• 0℃至 +50 ℃：±0.5℃
• -25℃至 +100℃：±1℃
• -55℃至 +125 ℃：±1.5℃
• 可编程的报警温度阈值和回滞值
• 关断模式下的供电电流为 0.1µA，以实现节能
•上电时可单独作为恒温器使用
• ESD 保护超过 JESD22-A114 4500 V HBM 和 JESD22-C101 1000 V CDM
• 根据 JEDEC 标准 JESD78 完成超过 100 mA 的闩锁测试

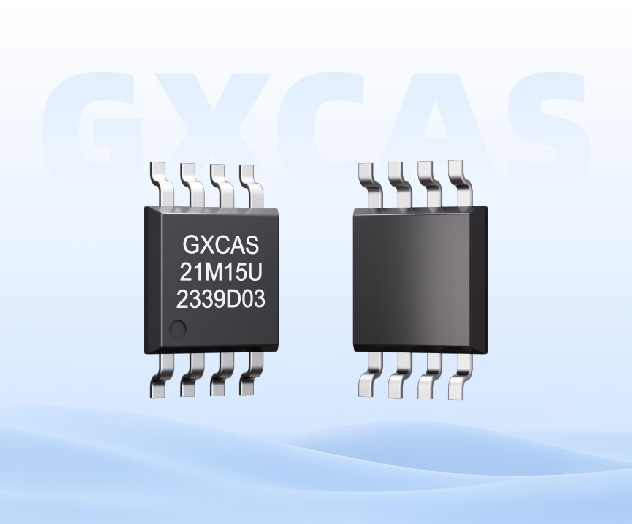

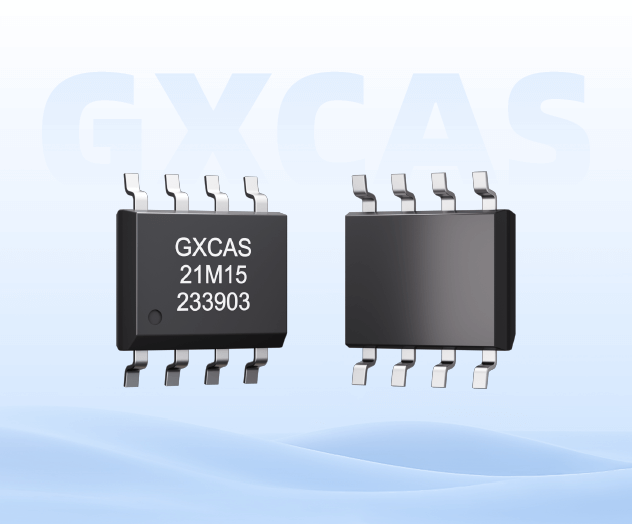

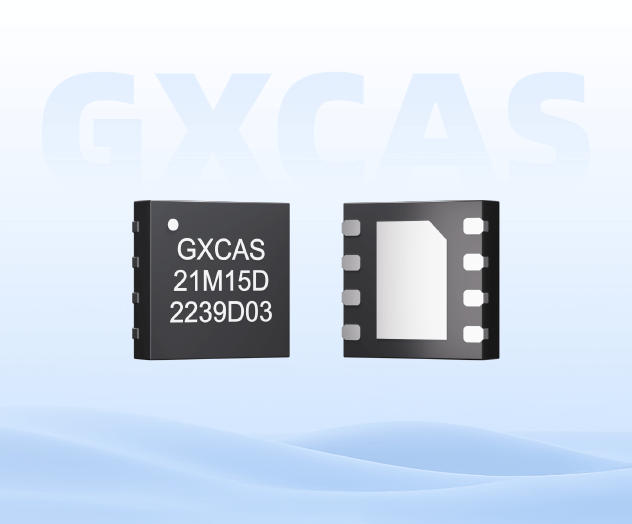

• 小型 8 引脚封装类型：SOP8, MSOP8/TSSOP8

3. 应用
• 系统热管理
• 个人计算机
• 电子设备
• 工业控制器
