GXT87

1 基本性能
• GXT84/85/86/87是一系列负温度系数的模拟温度传感器，传感器平均增益为-5.5 mV/°C、-8.2 mV/°C、-10.9 mV/°C、-13.6 mV/°C。
• 测温范围：- 55°C ~ +125°C，最高可达+140°C
• 测温精度：± 0.4°C（典型值）
• 输出有短路保护
• 电源电压：2.5V ~ 5.5V
• 低静态电流：小于10μA

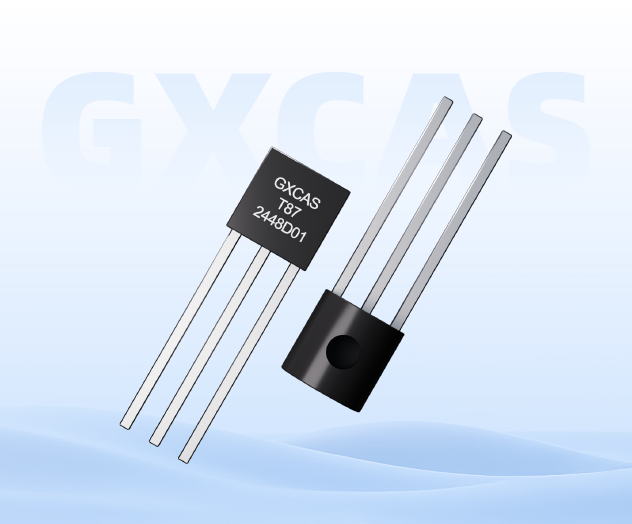

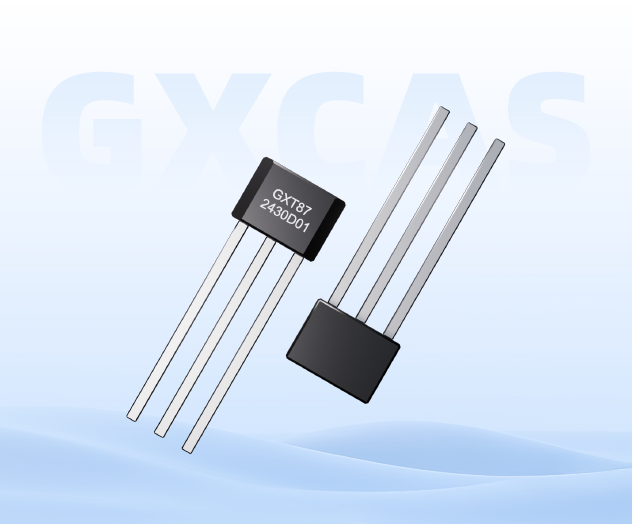

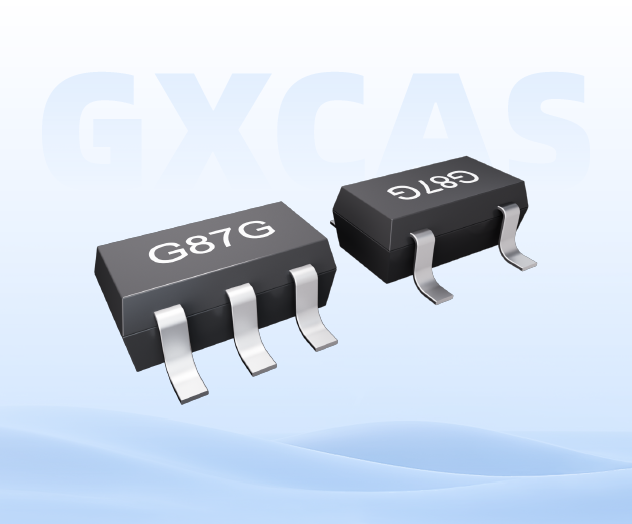

• 封装兼容LM20/19 和 LM35的模拟温度传感器

2 应用场景
• 热管理系统
• 温度控制
• 家电

3 芯片概述
GXT84/85/86/87是一系列负温度系数的模拟温度传感器，提供与摄氏温度成线性比例关系的模拟电压输出。GXT8X执行出厂校准，所以不需要外部校准，在+25°C时典型精度为±0.4°C，在−40°C至+125°C温度范围最大±2.7°C精度。
GXT84/85/86/87(后面GXT8X只这四款芯片)具有较低输出阻抗、线性输出、出厂校准，所以可极大简化温度控制电路和ADC的需求。该系列传感器件均可采用1.5 V至5.5 V的单电源供电。电源电流低于10μA，自热效应非常小，在静止空气中小于0.1°C。
