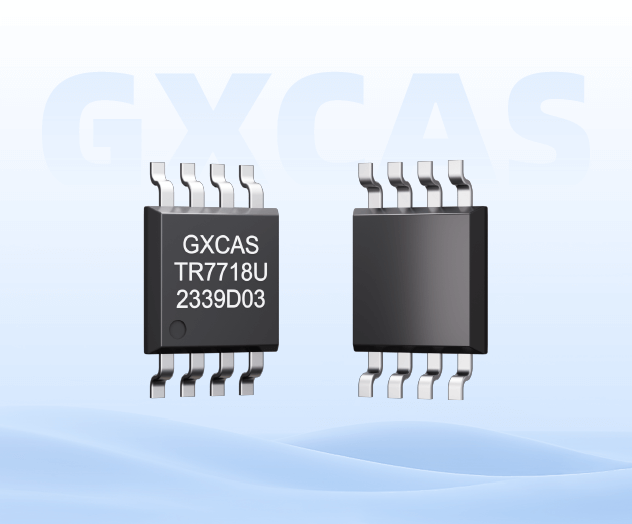

GXTR7718

1 基本性能

• 电源电压：1.62V ~ 5.5V

• 测温范围：-50℃ ~ +125℃

• 测温精度：本地通道：＜±0.5℃（-40℃ ~ +125℃）；远程通道：＜±1℃（-40℃ ~ +125℃）

• 测温分辨率（本地/远程）：12bit / 0.0625℃（1LSB）

• 低测温功耗：

2.4μA（0.0625Hz 连续转换模式）

7.5μA（1Hz 连续转换模式）

89.3μA（16Hz 连续转换模式）

650nA（关断模式）

• 兼容1.2V、1MHz SMBus、I²C 通信协议

• 远程测温二极管故障检测

• 远程测温可编程数字滤波输出

• 远程测温串联电阻消除

• 远程测温失调校正

• 可通过报警引脚上拉电阻编程的报警阈值

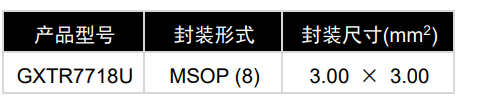

• 封装信息：

2 应用场景

• 笔记本电脑

• 机架式服务器主板

• 智能网络接口卡（NIC）

• 小型蜂窝基站

• 基带单元（BBU）

• FPGA温度监控

3 芯片概述

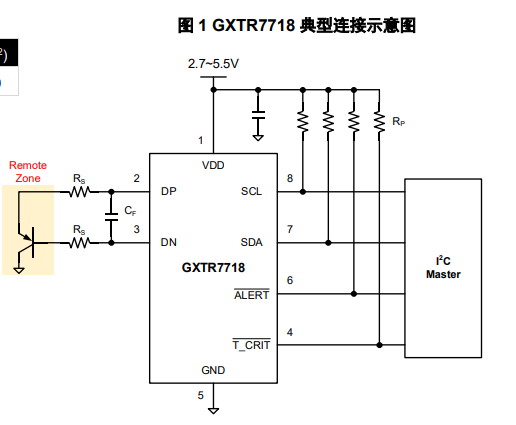

GXTR7718 是一款高精度本地、远程温度传感器，典型测温精度小于±1℃。其中远程测温通道输入端可接至二极管连接型BJT（例如2N3904 / 2N3906），替代传统热敏电阻或热电偶；也可接入MCU、FPGA内部集成的衬底热敏晶体管/二极管，用于监测芯片裸片温度。

GXTR7718 支持SMBus和I²C通信，逻辑高电平最低支持1.0V，独立于芯片供电电压。无需额外电平转换器件，即可直接与1.2V低压MCU通信。芯片内置串联电阻消除功能，可自动补偿最高1kΩ串联电阻带来的测温误差，远程测温走线设计更加灵活；同时支持可编程远程温度失调校正，方便用户按需校准测温结果。

GXTR7718 包含GXTR7718AU～GXTR7718DU四款型号，各型号仅SMBus/I²C从机地址不同，其余功能完全一致。
