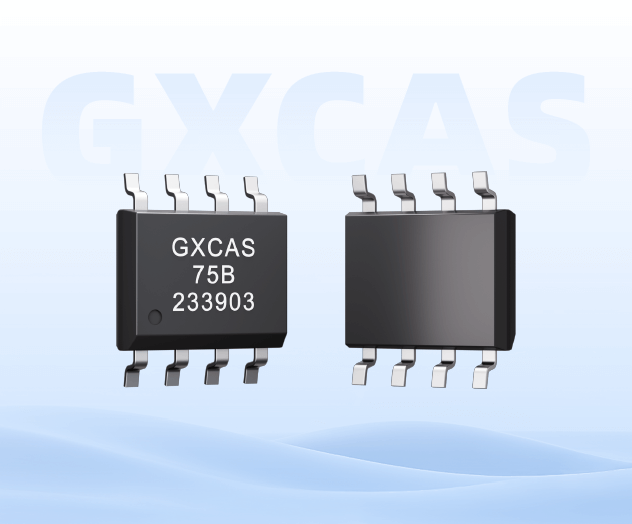

GX75B

1 基本性能
• 测温范围：-55℃ ~ +125℃
• 典型误差：±0.4℃ (-25℃ ~ +55℃)
• 高分辨率：0.0625℃@12bits
• 电源电压：1.4V ~ 5.5V
• 转换时间：26ms
• 低功耗：工作电流15μA@12Hz，关断电流0.3μA
• 数字输出：兼容SMBus、I2C接口
• 引脚与寄存器完全兼容主流 x75 型号

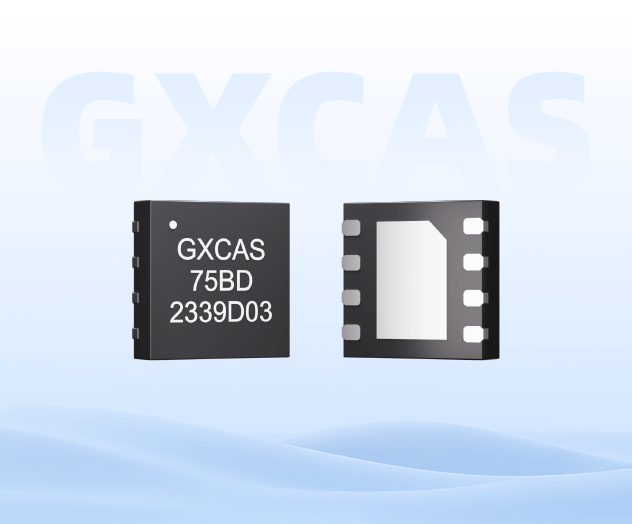

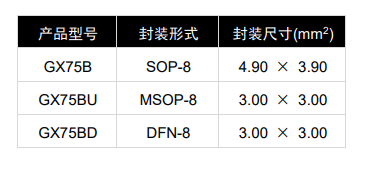

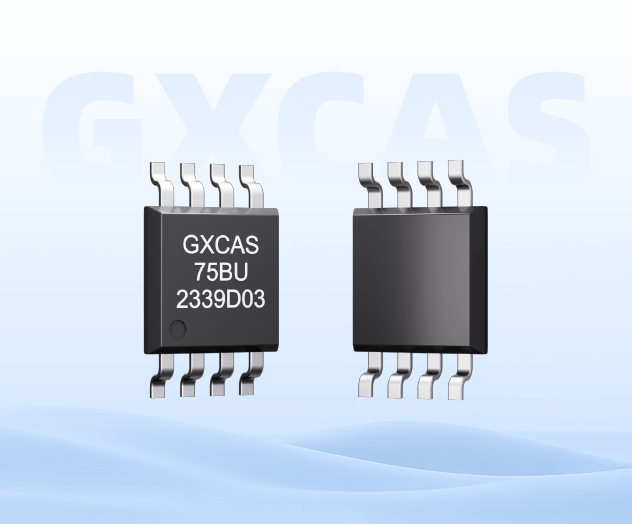

• 封装信息：


2 应用场景
• 服务器和计算机热管理
• 电信设备
• 办公设备
• 游戏机
• 机顶盒
• 电源和电池热保护
• 恒温控制
• 环境监测和暖通空调
• 电机驱动器热保护
• 工业控制

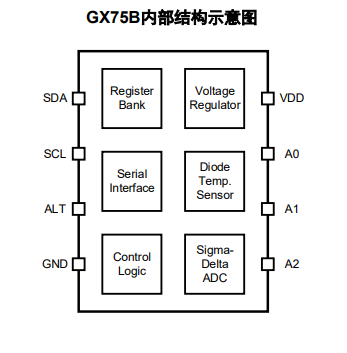

3 芯片概述
 GX75B是一款可低压工作（1.8V）且引脚与寄存器完全兼容主流 x75型号的全集成数字式温度传感器，可用于通信、计算机、消费类电子、环境、工业和仪器仪表等应用中的温度测量。
 GX75B无需任何外部感温单元即可实现12位温度输出，并且在-55℃至+125℃的正常工作范围内具有小于±1℃的测温误差。每颗芯片在出厂时均已完成精密校准，用户无需对温度输出进行任何额外补偿处理。
 GX75B兼容SMBus和I2C接口，通信频率最高可达1MHz；在开启高速模式后，最高可达2.3MHz。GX75B具有三个地址输入引脚，在单个通信总线上最多可同时挂载8个器件。
 GX75B具有过温报警功能。基于可编程的温度上下限和报警输出引脚，GX75B可以用作独立运行的恒温器或过温报警器。
