GXD4950X

1 基本性能
• 独立的H桥电机
———驱动一个直流电机或者其他负载
• 6.5V至40V宽工作电压范围
• 高侧和低侧导通电阻：350mΩ（典型值）
• 持续工作电流：3.6A
• 峰值工作电流：6A
• 脉宽调制（PWM）控制接口
• 集成电流调节模式
• 集成低电磁干扰（EMI）的扩频时钟
• 低功耗休眠模式
• 集成保护特性：
——VM欠压闭锁（UVLO）
——过流保护（OCP）
——热关断（TSD）
——自动故障恢复
——电流可调节模式

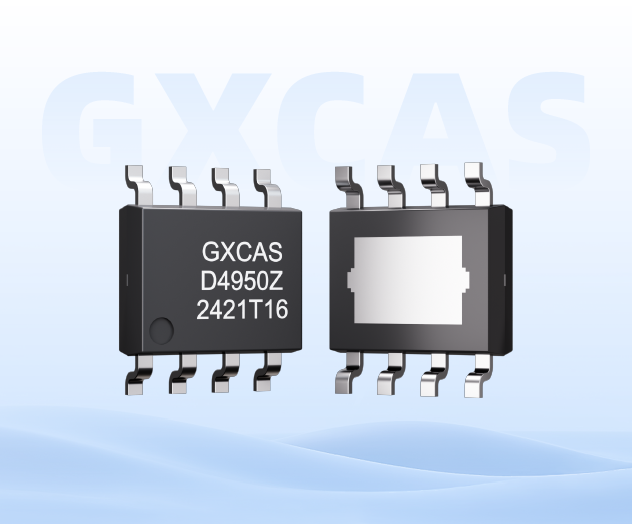

• 封装信息：
产品型号     封装形式      封装尺寸(mm2)
GXM4950     ESOP (8)       4.00 × 5.10

2 应用场景
• 打印机及办公自动化设备
• 电器
• 按摩椅
• 工业设备

3 芯片概述
 GXM4950 是一款直流有刷电机驱动器，适用于打印机、电器、按摩椅、工业设备以及其他小型机器。两个逻辑输入端口的输入信号控制 H 桥驱动器，H 桥驱动器主要利用四个 N-MOS 组成，可以流过 3.6A 峰值电流来双向控制电机。如果两个输入均设置为低电平时，电机驱动器将进入低功耗休眠模式。
此芯片具有集成电流限制功能。通过电压输入信号VREF 和 ISEN 管脚，来限制负载上流过的最大电流，由此来限制系统的功耗要求。除此之外，芯片内部还具有欠压保护、过流保护和过热保护等。 GXM4950 的封装类型为 ESOP8，具有很好的散热能力。
