GXC400

1 基本性能
• 芯片工作温度范围：-55℃ ~ +150℃
• 可调理RTD类型：PT100 / PT1000
• 内部ADC位数：15bits
• 全量程测量精度：±1LSB
• 50 / 60Hz噪声抑制：80dB
• 单次测量转换时间：
50Hz notch：20.0ms
 60Hz notch：16.7ms
• 数字输出：兼容1 / 3模式SPI接口
• 支持2 / 3 / 4线RTD连接方式
• 电源电压：2.7V ~ 3.9V
• 支持RTD故障检测
• 封装信息：
产品型号      封装形式       封装尺寸(mm2)

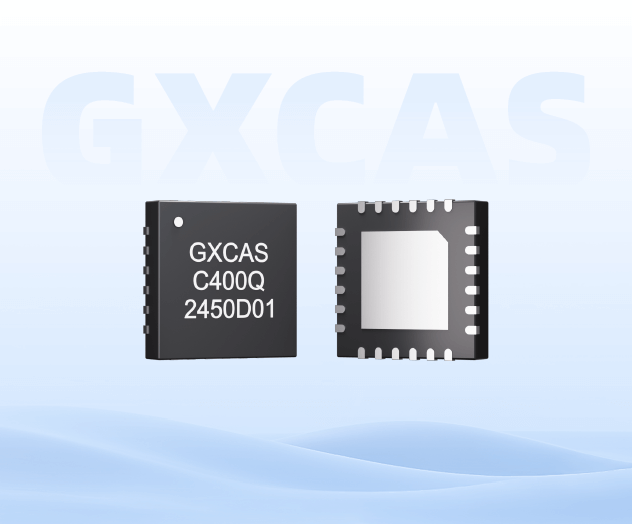

GXC400Q    QFN (20)          5.00 × 5.00

2 应用场景
• 工业设备
• 医疗设备
• 仪表

3 芯片概述
 GXC400 是一款 RTD 至数字输出转换器，支持PT100 / PT1000 的 RTD 输入。GXC400 由其 BIAS 引脚提供精准的外部偏置电压，通过内置 ADC 量化串联于该电压偏置上的 RTD 与基准电阻的比例，实现对RTD 输入的精准测量。

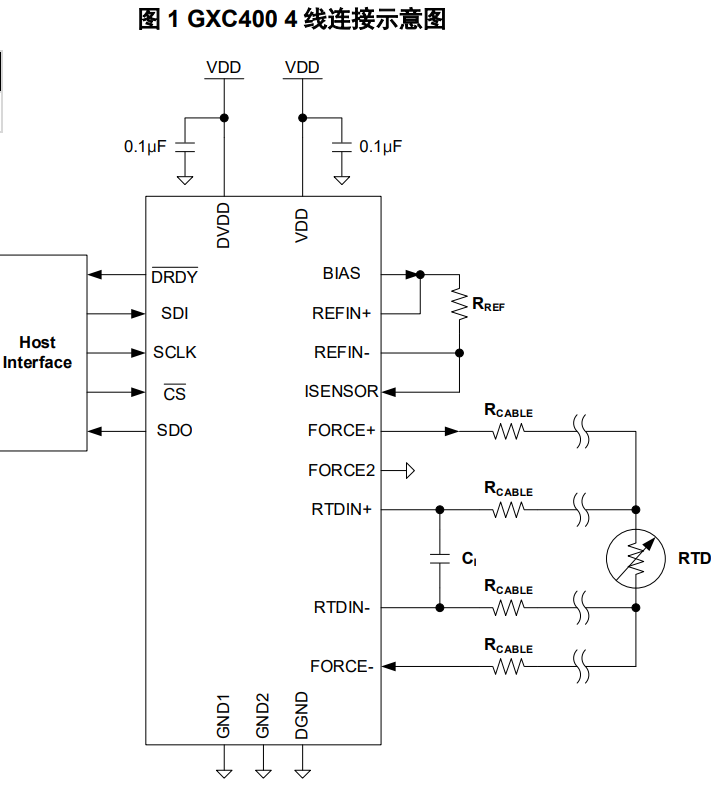

GXC400 可针对用户的使用环境，提供对 50Hz / 60Hz 频率的噪声抑制，最大程度减轻外部噪声对测量结果的影响。GXC400 支持 2 / 3 / 4 线的 RTD 连接方式，以适应不同的 RTD 测量方案。
GXC400 支持 RTD 故障检测，可检测包括 RTD 开路、RTD 短路、RTD 短路至电源或地等多种误连接，便于用户快速定位 RTD 故障。
