GX28E01

基本性能
• 1024 位 EEPROM 存储器，分四页，每页 256 位
• 内置 512 位 SHA-1 引擎，用于计算 160 位信息鉴定码（MAC）或生成密钥
• 专用 64 位只写密钥，通过将 256 位页面设置为读、写保护，可将密钥扩展至 320 位
• 具有可选择“匿名”模式读取身份验证页面的 5 字节 Challenge Size
• 写访问需要知道密钥，能够计算和传送 160 位 MAC，以鉴别真伪
• 可以对第 0 页，第 3 页或者全部 4 页加写保护
• 可以对第 1 页设置 OTP EPROM 仿真模式（“写入 0”）
• 通过单总线协议以+15.3kbps 或 90.9kbps 速度向主机传输单一数字信号
• 通过开关点迟滞和滤波以优化噪声下的性能
• 可以在-55°至+125°C、 2.8V 至 5.25V 电压范围内进行读、写操作

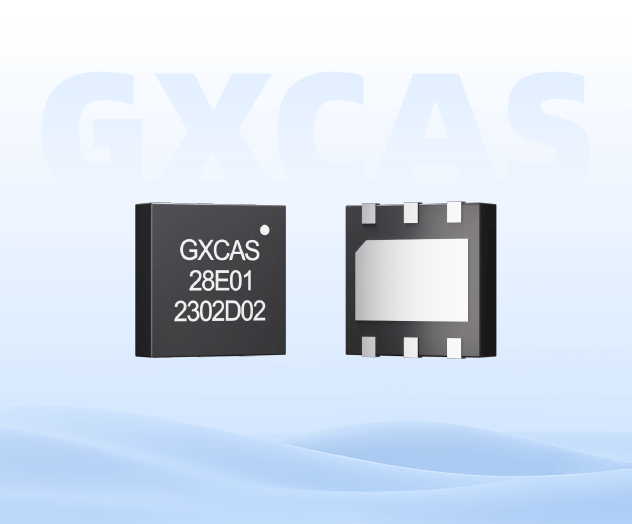

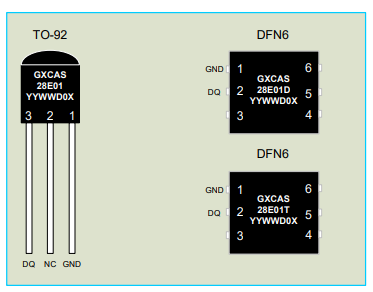

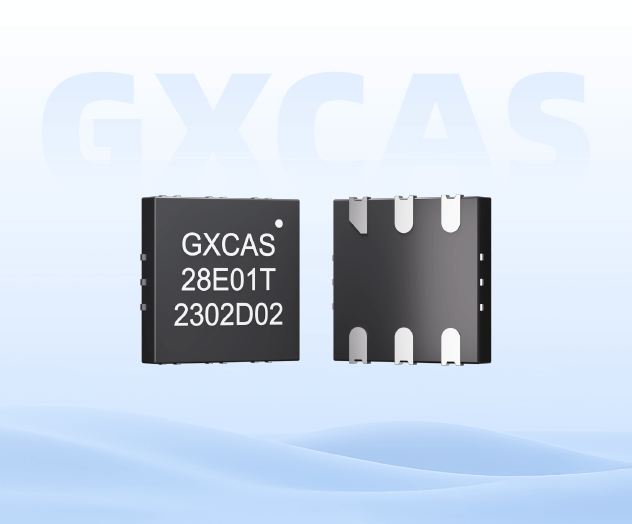

• 6 引脚 DFN 封装

 应用场景
• 打印机墨盒配置和监控
• 医疗传感器认证和校准
• 系统知识产权保护

 芯片概述
GX28E01 将 1024 位 EEPROM 和 使 用 ISO/IEC 10118-3 安全散列算法（SHA-1）的询问-应答认证安全性相结合。该芯片可以处理64位和320位的SHA-1输入块密钥以及64位随机挑战和附加芯片数据，以在主机系统和从机之间提供高度的身份验证安全性。 1024位EEPROM阵列配置分为4页256位，带有一个64位暂存器来执行写操作。所有的存储器页都可以设置为写保护，其中一页可以置于EEPROM仿真模式（只能从1状态变为0状态）。每个GX28E01都有自身的、由工厂刻入的64位ROM注册码。GX28E01通过单接触点的1-Wire总线进行通信。通信遵循标准1-Wire协议，在多设备1-Wire网络中，注册号作为节点地址。
