GX28E07
基本性能
• 采用单总线接口仅需一个端口引脚进行通信
• 每颗芯片具有 64 位的序列号
• 1024 位 EEPROM 存储器，分为四页，每页 256 位。
• 独立的存储器页，可以永久写保护或设置成 EPROM仿真模式(仅可写入 0)
• 无需外围元器件
• 通过数据线供电，电压范围为 2.5V~5.5V
• 读写数据温度范围为-55℃~+125℃
• 超强静电保护能力：HBM8000V MM800V
• 按照 1-Wire 协议，在 15.4kbps 或 125kbps 速率下使用单独数字信号与主机通信
应用场景
• 主机配件/PCB 板卡识别
• 医疗器械参数存储
• 模拟传感器校准
• 墨盒/碳粉打印盒识别
• 消费类产品的售后管理
• BMS 产品参数存储
芯片概述
GX28E07是采用标准单总线协议与主机进行通信且存储容量为1024位的EEPROM。由四个存储器页组成，每页 256 位。数据先被写入一个 8 字节暂存器中，经校验无误后复制到EEPROM 存储 器。其特点在于，四个存储器页相互独立 ，可以单 独设置写保护或EPROM 仿真模式，在EPROM 存储模式下，所有位的状态只能从1变成0。GX28E07通过一根1-Wire 总线进行通信。通信采用标准的 1-Wire 协议。每个器件都有不能更改的 64 位 ROM 地址码，该地址码由工厂光刻写入芯片。在一个多点的 1-Wire 网络环境中，该地址码用于对器件进行寻址。
资料下载
产品参数
| 通信接口 | One-wire | 存储空间 | 1024 bits |
|---|---|---|---|
| 工作电压 | 2.5V-5.5V | 工作温度 | -55℃~+125℃ |
| 最大通信速率 | 125kbps | 地址数 | 无限 |

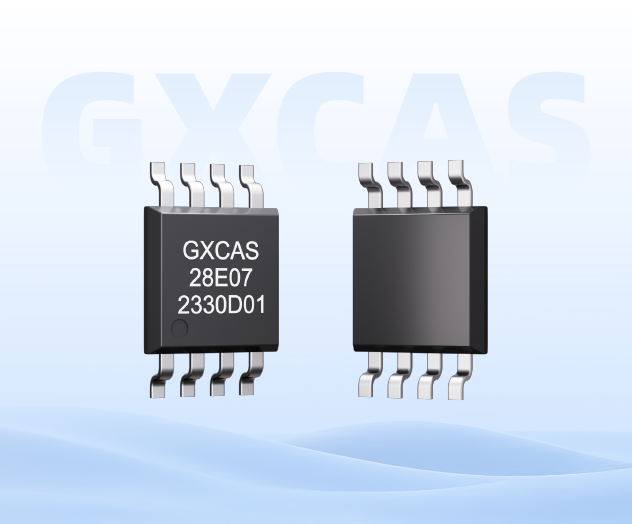

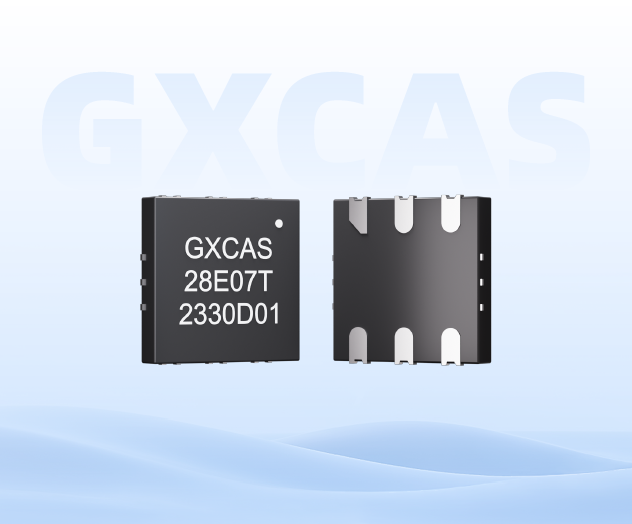

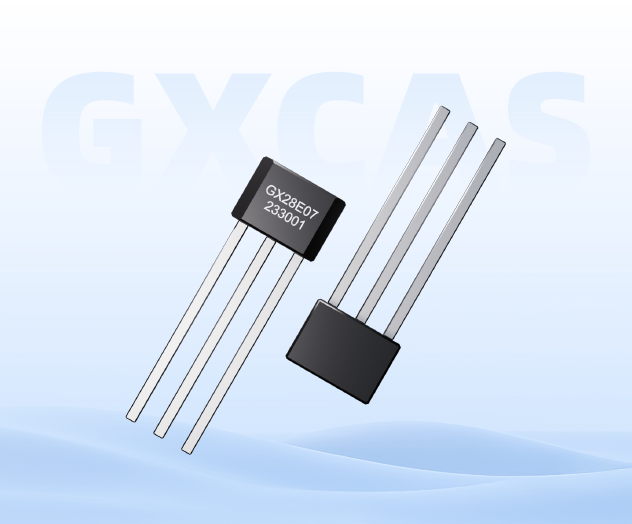

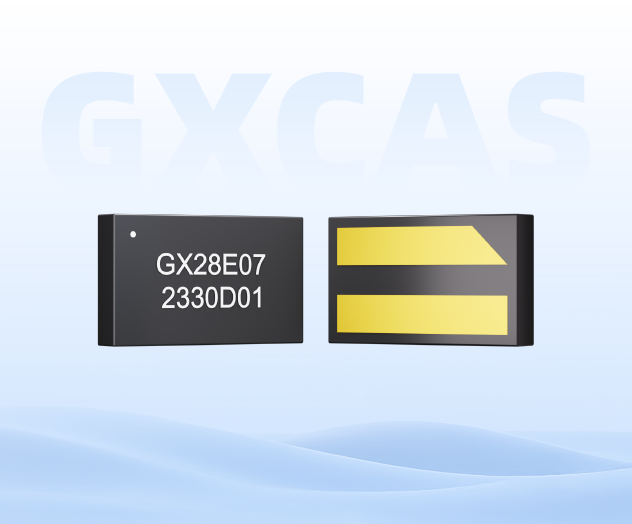

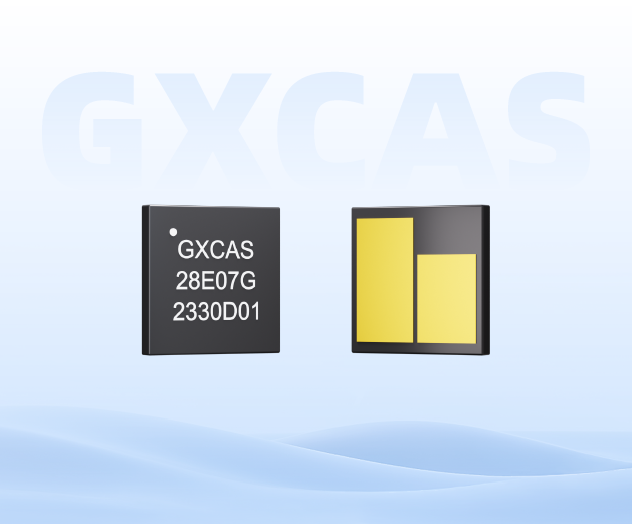

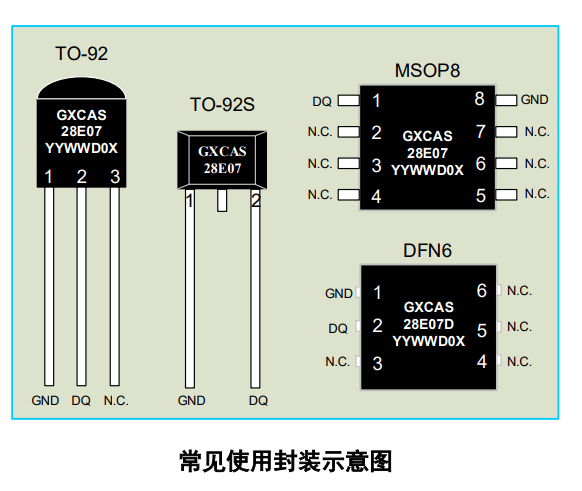

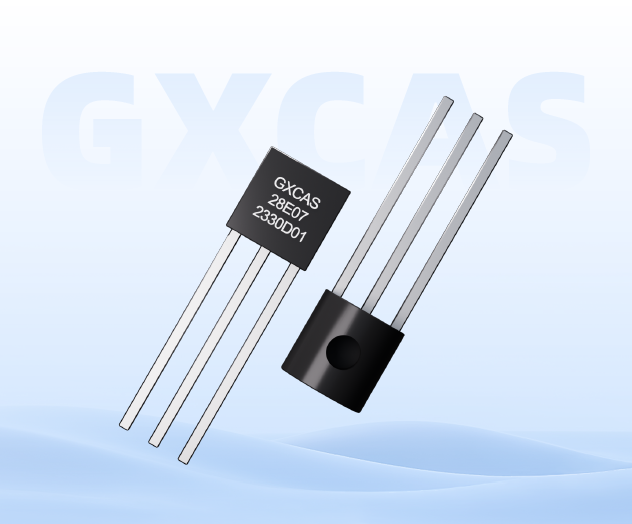

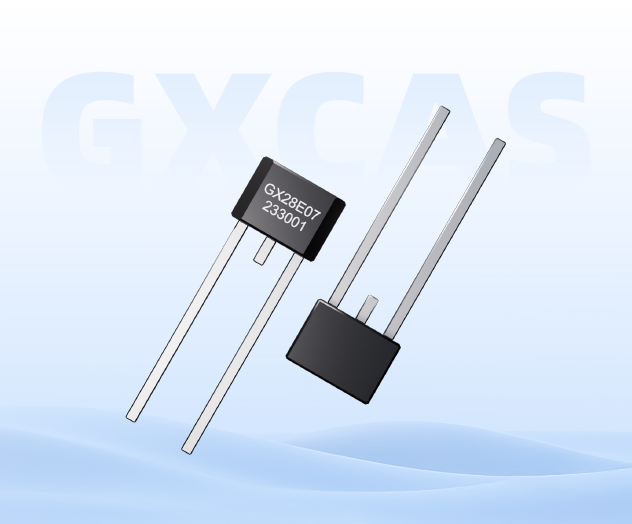

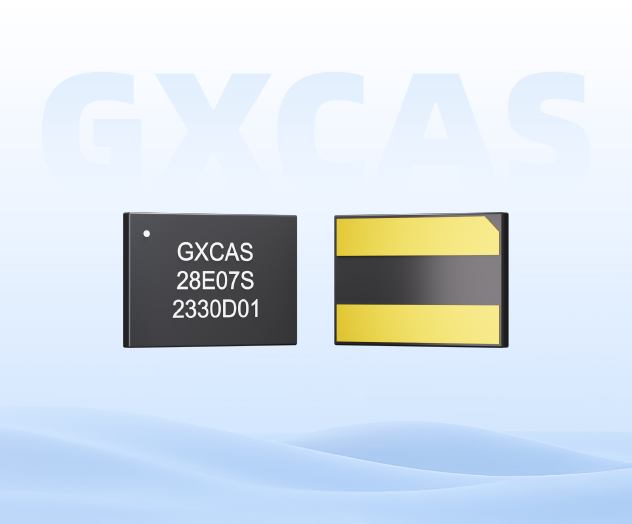

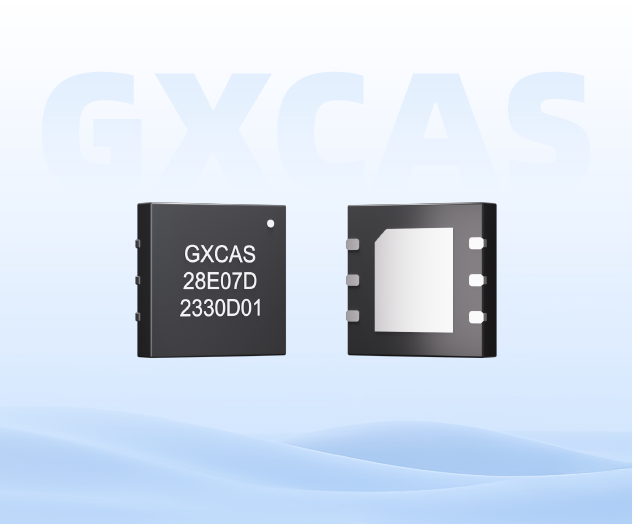

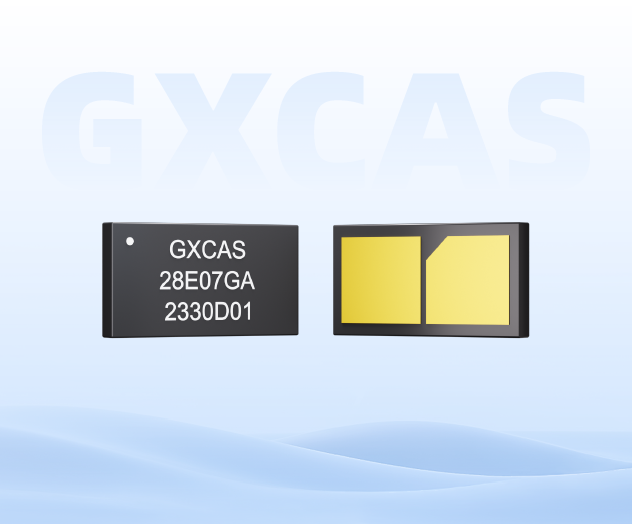

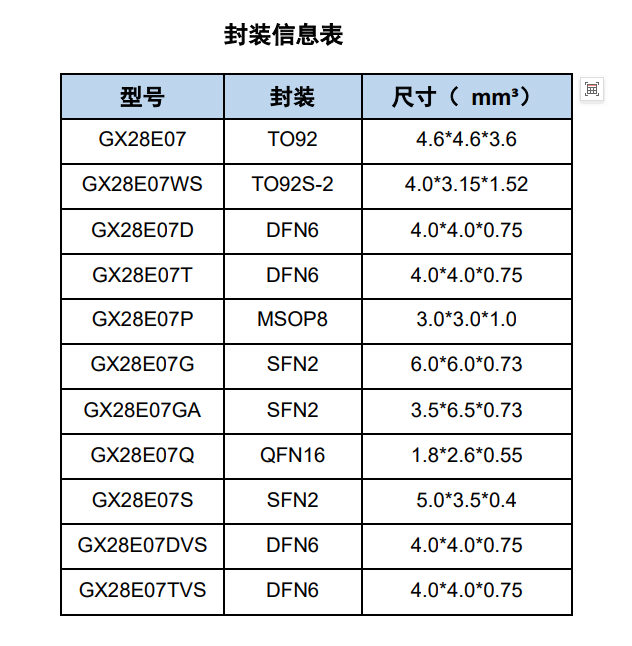

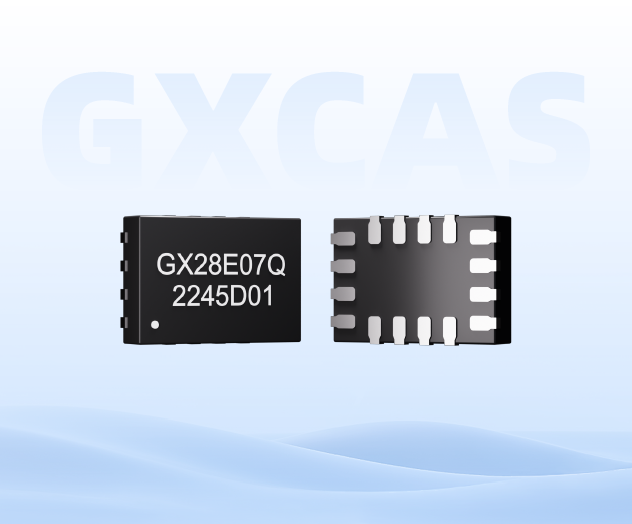

| 待机电流 | 0.75μA | 封装形式 | TO92,TO92S-2,DFN6,DFN6L,MSOP8,QFN16,SFN2,SP1,SP2 |
