GXI330

1 基本性能
• 总线电压（VBUS）测量范围：0~30 V
• 支持高、低侧（High / Low Side）分压测量
• 电压、电流、功耗实时监测
• 高测量精度：±0.5％（-40°C ~ +125°C）
 25 ppm（-40°C ~ +125°C）

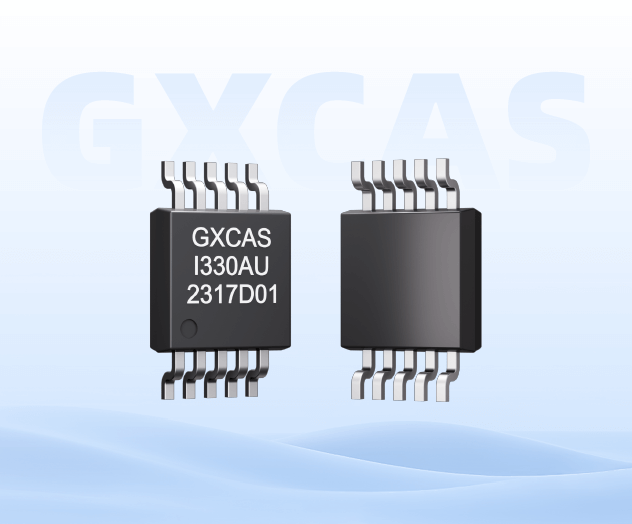

• 封装形式：12-BALL WLCSP
 10-PIN MSOP
• 封装尺寸：1.56 mm×1.43mm（WLCSP） 3.00 mm×3.00mm（MSOP）
• 电源电压:2.7~5.5V
I2C通信电压：1.6V ~ 5.5V
• 可编程配置的输出平均次数
• 可编程配置的报警阈值
• 上电转换模式：连续转换模式（GXI330A）
 关断模式（GXI330B）

2 应用场景
• 智能手机、平板电脑
• 服务器
• 电源管理设备
• 电池充电设备
• 测试仪器

3 芯片概述

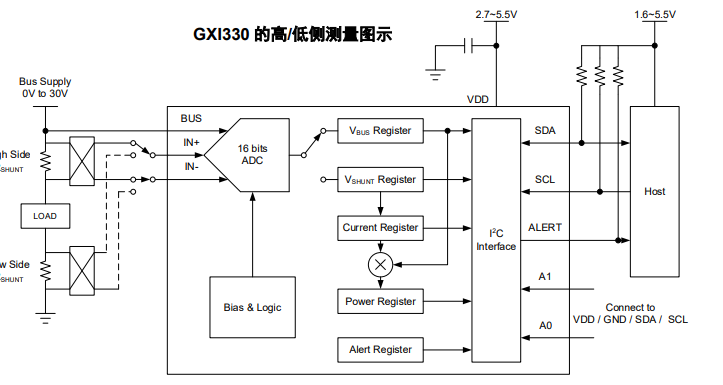

GXI330是一款高低侧电压、电流、功耗监测芯片，芯片内部集成的16bits ADC持续测量总线电压VBUS及总线上高/低侧电阻RSHUNT的分压值VSHUNT，并由此计算得到总线上流经的电流及总线上产生的功耗。GXI330可测量的总线电压范围为0~30V。GXI330可直接输出以安培（A）为单位的电流测量结果和以瓦特（W）为单位的功率测量结果，大幅度减少主机的后续数据处理。
GXI330的电源电压范围为2.7~5.5V，正常工作时电流功耗典型值为300μA。GXI330的典型工作温度范围为-40 ~ +125°C。GXI330兼容低至1.6V通信的标准I2C接口，并拥有16个可编程从机地址。GXI330分别提供12-BALL WLCSP（GXI330W）和10-PIN MSOP（GXI330U）两种封装形式。
GXI330可通过配置仅测量总线电压VBUS或高低侧电阻分压值VSHUNT，单次最小转换时间仅为140μs。
GXI330可提供平均输出，以达到更精准的测量结果。
GXI330具有ALERT引脚和可编程的报警阈值，可在各种使用场景下对总线上其他设备提供实时保护。
